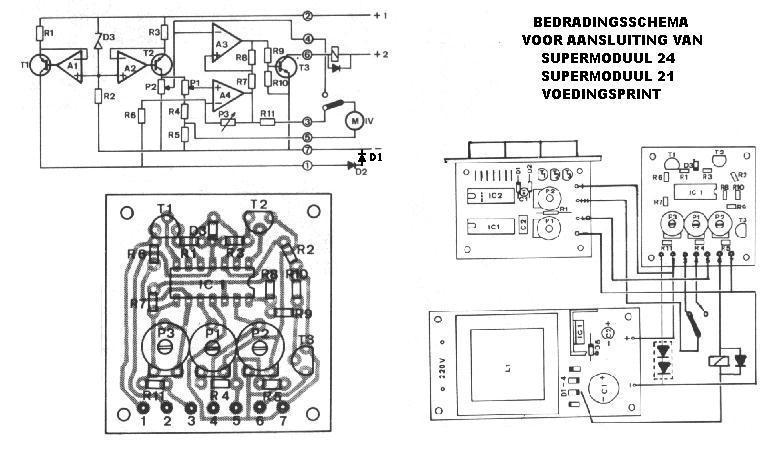

Deze schakeling zet temperaturen van -10 tot + 100  gr Celcius om
in evenredige spanningen van -100 tot +1000 mV.
Deze spanningen kunnen gemeten worden met moduul 21 of een andere stroommeter
met een bereik van 1 mAdc.
De aldus gemeten temperatuur wordt in deze schakeling vergeleken met een ingestelde
waarde en wanneer deze te laag is wordt een schakelkomando voor bv een relais gegeven.

TECHNISCHE GEGEVENS

Voedingsspanning    5-15 Vdv 40-140 mA
Meetbereik           -10 tot +100 gr Celsius
Relaisuitgang                       npn100mA max.
